Ein kleiner Schalter mit großer Wirkung: Endschalter (auch Positionsschalter genannt) sind essenzielle Bauteile in zahlreichen Maschinen, von Garagentoren über 3D-Drucker bis hin zu industriellen CNC-Fräsen. Wenn eine Maschine nicht stoppt, wo sie sollte, oder gar nicht erst anläuft, müssen Sie oft den Endschalter prüfen. In diesem Artikel erfahren Sie, wie Sie dabei systematisch vorgehen.
Grundlagen: Wie funktioniert ein Endschalter?
Bevor wir zur Praxis übergehen, ist es wichtig, die Funktionsweise zu verstehen. Ein Endschalter ist ein elektromechanischer Sensor, der einen Stromkreis öffnet oder schließt, sobald er physisch betätigt wird. Es gibt zwei Haupttypen von Kontakten, die Sie kennen müssen, wenn Sie einen Endschalter prüfen:
- NC (Normally Closed - Öffner): Der Stromkreis ist im Ruhezustand geschlossen und wird bei Betätigung unterbrochen.
- NO (Normally Open - Schließer): Der Stromkreis ist offen und wird erst bei Betätigung geschlossen.
Vorbereitung und Sicherheit
Sicherheit steht an erster Stelle. Bevor Sie an elektrischen Anlagen arbeiten:
- Trennen Sie das Gerät vom Stromnetz.
- Sichern Sie die Maschine gegen Wiedereinschalten.
- Prüfen Sie die Spannungsfreiheit.
Schritt-für-Schritt: Endschalter prüfen
Um einen Defekt sicher zu diagnostizieren, folgen Sie diesem Ablauf. Sie benötigen dafür in der Regel nur ein Multimeter.
1. Die Sichtprüfung
Oft sind Schäden bereits mit bloßem Auge erkennbar. Untersuchen Sie das Bauteil auf:
- Korrosion an den Kontakten.
- Gebrochene Gehäuse oder Hebel.
- Lockere Kabelverbindungen.
- Verschmutzungen, die die Mechanik blockieren (Öl, Staub, Späne).
2. Die mechanische Prüfung
Betätigen Sie den Schalter manuell. Hören Sie ein deutliches „Klicken“? Der Schaltmechanismus muss leichtgängig sein und von selbst in die Ausgangsposition zurückspringen. Ein verklemmter Taster ist oft die Ursache, warum man den Endschalter prüfen muss. Reinigen Sie den Mechanismus gegebenenfalls vorsichtig mit Kontaktspray.

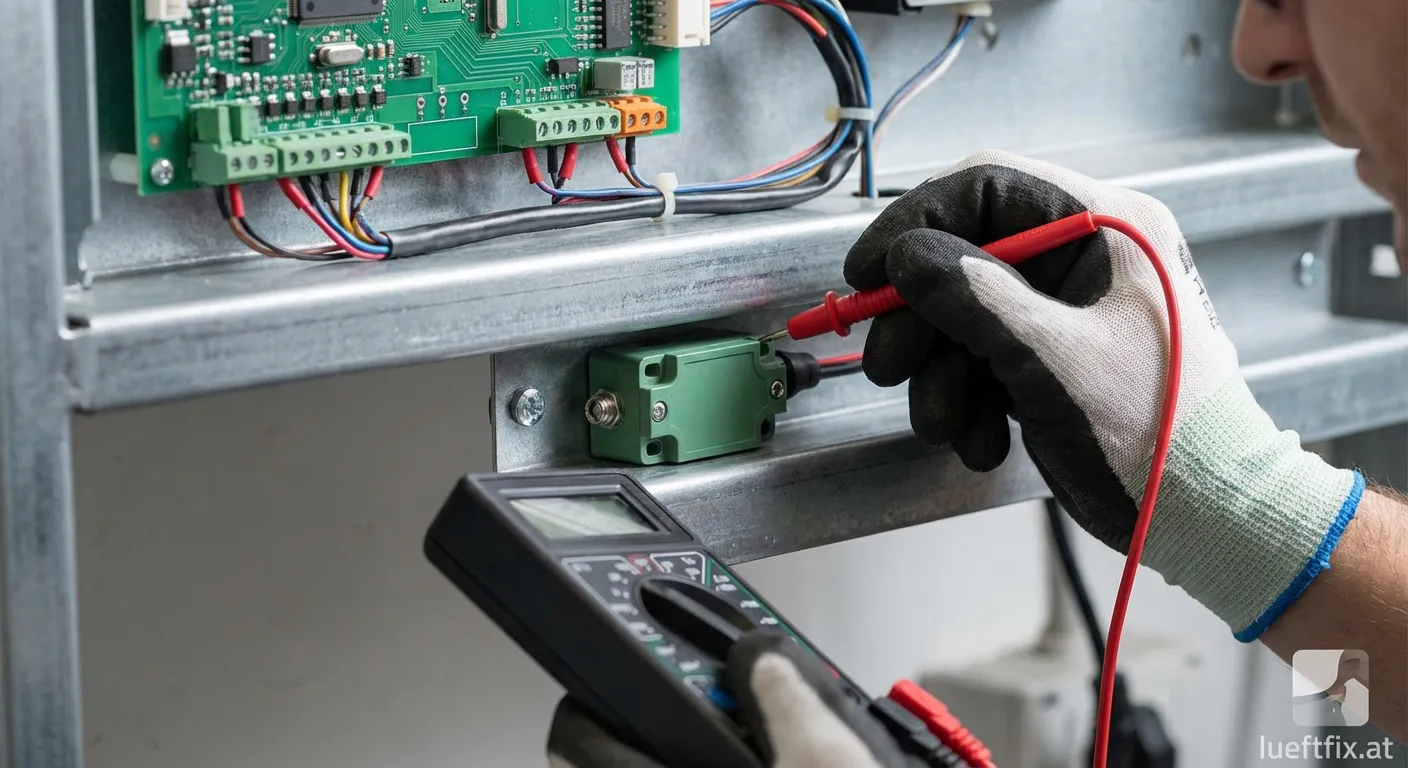

3. Die elektrische Messung (Durchgangsprüfung)
Dies ist der wichtigste Schritt. Stellen Sie Ihr Multimeter auf den Durchgangsprüfungs-Modus (das Symbol mit der Schallwelle oder Diode) oder auf die Widerstandsmessung (Ohm).
So gehen Sie vor:
- Klemmen Sie mindestens ein Kabel vom Schalter ab, um Messfehler durch parallele Schaltkreise zu vermeiden.
- Halten Sie die Prüfspitzen an die Kontakte des Schalters.
Erwartete Ergebnisse:
- Bei einem Schließer (NO): Das Multimeter sollte im Ruhezustand „OL“ (Open Line) oder unendlichen Widerstand anzeigen. Wenn Sie den Schalter drücken, muss das Multimeter piepen oder einen Widerstand nahe 0 Ohm anzeigen.
- Bei einem Öffner (NC): Hier ist es umgekehrt. Im Ruhezustand muss Durchgang bestehen (Piepen/0 Ohm). Beim Drücken muss der Kontakt unterbrechen („OL“).
Zeigt das Messgerät keine Veränderung beim Betätigen, ist der Schalter intern defekt. In diesem Fall hilft nur ein Austausch.
Tipp: Wenn Sie einen Endschalter prüfen, der über drei Anschlüsse verfügt (COM, NO, NC), messen Sie immer vom gemeinsamen Pol (COM) zu den jeweiligen Ausgängen.
Häufige Fehlerquellen jenseits des Schalters
Manchmal ist der Schalter selbst intakt, aber das Signal kommt nicht an. Wenn Sie den Endschalter prüfen und dieser funktioniert, kontrollieren Sie die Zuleitungen auf Kabelbruch und überprüfen Sie die Justierung des Schalters. Oft hat sich dieser durch Vibrationen gelockert und wird vom beweglichen Maschinenteil gar nicht mehr erreicht.
