Moderne Wohnraumlüftungen sind ohne effiziente Wärmerückgewinnung kaum noch denkbar. Ein zentrales Bauteil, das hierbei eine Schlüsselrolle spielt, ist der Wärmetauscher. Doch viele Hausbesitzer und Technikinteressierte fragen sich: Wie funktioniert ein Kreuzgegenstromwärmetauscher eigentlich genau und was macht ihn so effizient im Vergleich zu anderen Bauarten?
Grundlagen: Was ist ein Kreuzgegenstromwärmetauscher?
Bevor wir ins Detail gehen, wie funktioniert ein Kreuzgegenstromwärmetauscher, müssen wir die Bauweise verstehen. Er kombiniert zwei physikalische Prinzipien der Wärmeübertragung: das Kreuzstrom- und das Gegenstromprinzip. Durch diese Kombination wird der Wirkungsgrad der Anlage signifikant gesteigert. Ziel ist es, die Wärme aus der verbrauchten Abluft auf die frische Zuluft zu übertragen, ohne dass sich die Luftströme vermischen.
Der Aufbau
Das Gerät besteht aus einer Vielzahl dünner Platten (meist aus Kunststoff oder Aluminium), die so angeordnet sind, dass Kanäle entstehen. Durch diese Kanäle strömen die Luftmassen aneinander vorbei. Die Trennwände sind wärmedurchlässig, aber luftdicht.

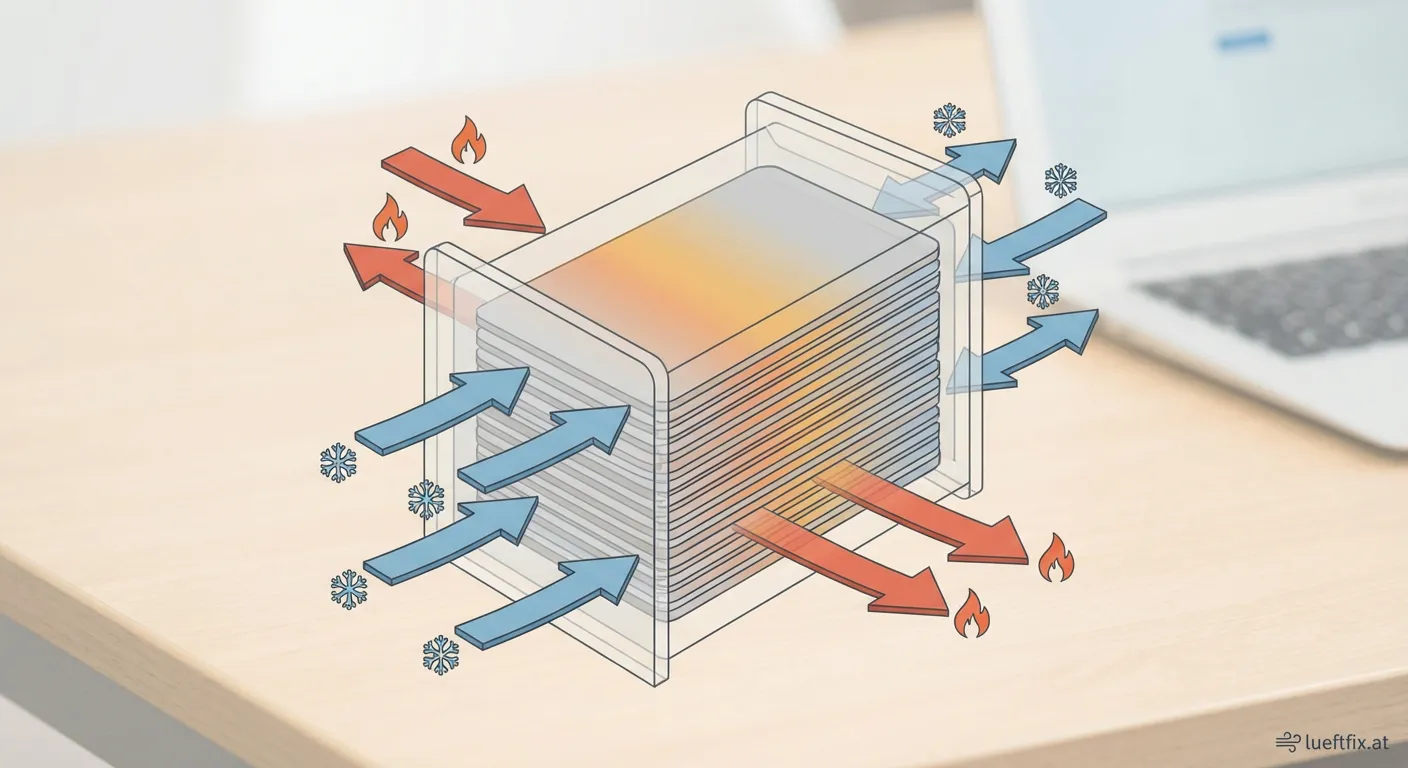

Das Funktionsprinzip im Detail
Um zu verstehen, wie funktioniert ein Kreuzgegenstromwärmetauscher, muss man den Weg der Luftmassen betrachten:
- Einleitung der Luftströme: Die warme, verbrauchte Abluft (aus den Innenräumen) und die kalte, frische Außenluft werden in den Wärmetauscher geleitet.
- Die Kreuz-Phase: Zunächst treffen die Luftströme oft im Kreuzstrom aufeinander. Das bedeutet, sie strömen im 90-Grad-Winkel aneinander vorbei. Hier beginnt der erste Wärmeübertrag.
- Die Gegenstrom-Phase: Dies ist der entscheidende Teil. Die Luftkanäle sind so geformt, dass die Luftströme über eine längere Strecke parallel, aber in entgegengesetzter Richtung (Gegenstrom) aneinander vorbeigeführt werden.
- Wärmeübergang: Da die Temperaturdifferenz über die gesamte Länge der Gegenstromstrecke hinweg bestehen bleibt, kann die Zuluft fast auf die Temperatur der Abluft erwärmt werden.
Fragt man sich also, wie funktioniert ein Kreuzgegenstromwärmetauscher so effizient, liegt die Antwort in der verlängerten Kontaktzeit und der optimierten Temperaturdifferenzführung durch den Gegenstromanteil.
Unterschiede zu anderen Systemen
- Kreuzstromwärmetauscher: Hier kreuzen sich die Luftströme nur. Der Wirkungsgrad liegt oft nur bei ca. 60–70 %.
- Gegenstromwärmetauscher: Reine Gegenstromsysteme sind baulich oft sehr lang.
- Kreuzgegenstromwärmetauscher: Durch die Hybridbauweise erreicht man kompakte Maße bei extrem hohen Rückgewinnungsgraden von bis zu 90 % und mehr.
Warum ist die Trennung der Luftströme wichtig?
Ein wesentlicher Aspekt bei der Frage "Wie funktioniert ein Kreuzgegenstromwärmetauscher?" ist die Hygiene. Die Stoffströme (Abluft und Zuluft) berühren sich nicht direkt. Es findet lediglich ein Energietransfer durch die Trennwände statt. Gerüche, Feuchtigkeit (bei Standard-Tauschern ohne Enthalpie) und Schadstoffe werden nicht auf die Frischluft übertragen.
Vorteile auf einen Blick
- Hohe Energieeffizienz: Reduzierung der Heizkosten durch Nutzung der Abwärme.
- Komfort: Die Zuluft gelangt bereits vorgewärmt in die Wohnräume, was Zuglufterscheinungen verhindert.
- Kompaktheit: Hohe Leistung auf relativ kleinem Raum.
Wartung und Pflege
Damit das Prinzip "Wie funktioniert ein Kreuzgegenstromwärmetauscher" dauerhaft effizient bleibt, sind saubere Filter essenziell. Verschmutzte Filter reduzieren den Luftstrom und isolieren die Lamellen, was den Wärmeaustausch behindert. Ein regelmäßiger Austausch der KWL-Filter schützt das Herzstück Ihrer Lüftungsanlage.
